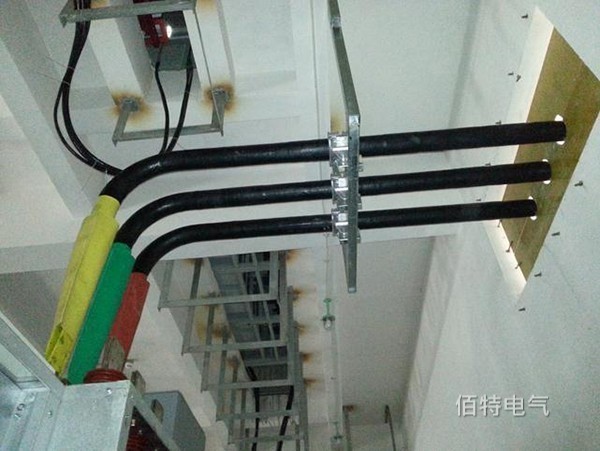

防護(hù)等級(jí)指管形母線的外殼即防水防塵等級(jí)，一般來(lái)說(shuō)母線用于戶外不是怕塵埃進(jìn)入殼體而是怕雨水進(jìn)入殼體、使得母線的絕緣性能大大下降；接下來(lái)小編就為大家簡(jiǎn)單介紹一下管形母線的灌封膠工藝：
　　1.預(yù)熱:被澆注器件于7080°C烘一個(gè)小時(shí)也可降低溫度，延長(zhǎng)加熱時(shí)間以除去器件濕氣；在低溫下粘度會(huì)高所以B料易結(jié)晶，因此大家可以預(yù)熱材料至25°C~5°C便于使用。
　　2.管形母線添加劑在儲(chǔ)存過(guò)程中會(huì)有分層或少量沉淀請(qǐng)攪拌均勻后使用。

　　3.混合:按比例稱量振B料攪拌時(shí)垂直攪拌棒如順時(shí)針威逆時(shí)針同方向攪拌2、3分鐘，盡量減少攪入空氣注意容器底部、邊緣部也要攪拌均勻否則會(huì)有局部不固化現(xiàn)象。

　　4.脫泡:對(duì)于管形母線灌封表面要求光潔、無(wú)氣泡且混合料應(yīng)邊攪拌邊抽真空即可順利脫去氣泡；如果采用機(jī)械計(jì)量混合灌封者可以省略步驟3-4。
　　5.澆注:將混合料澆入器件中但注意器件結(jié)構(gòu)復(fù)雜、體積大者應(yīng)分次澆注；澆注氣泡可用熱風(fēng)槍等吹掃消除表面浮泡。
　　6.固化: 一般來(lái)說(shuō)25°C/48h或60°C/3h可固化，如果溫度低的話應(yīng)酌情延長(zhǎng)固化時(shí)間；管形母線對(duì)濕氣敏感、潮氣會(huì)造成固化起泡因此操作環(huán)境建議控制在23士3°C。
　　以上就是關(guān)于管形母線的灌封膠工藝的全部?jī)?nèi)容了，希望小編今天帶來(lái)的文章可以幫助大家今后的對(duì)設(shè)備灌封膠的理解。
